一、用途
XI-21型低壓動力配電箱適用于發電廠及工礦企業中，在交流電壓500伏及以下的三相四線或三相五線系統作動力配電之用。XL-21型低壓動力配電箱系戶內裝置靠墻安裝，屏前檢修。

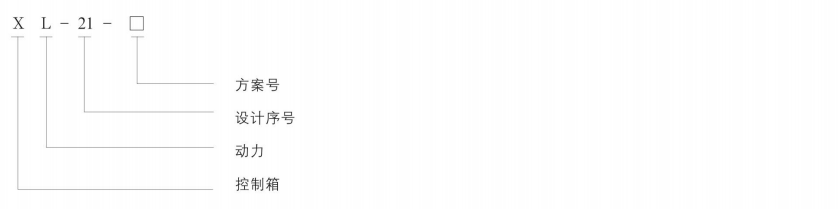

二、型號意義
三、結構特征
XL-21型低壓動力配電箱系封閉式，外殼用鋼板彎制而成，刀開關操作手柄于箱前右柱上部，可以作為切換電源之用。配電箱前面裝有-只電壓表，指示匯流母線的電壓。配電箱前面有門，門打開后，配電箱內全部設備敞露、便于檢修維護。本配電箱均采用國內自行設計的型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈。

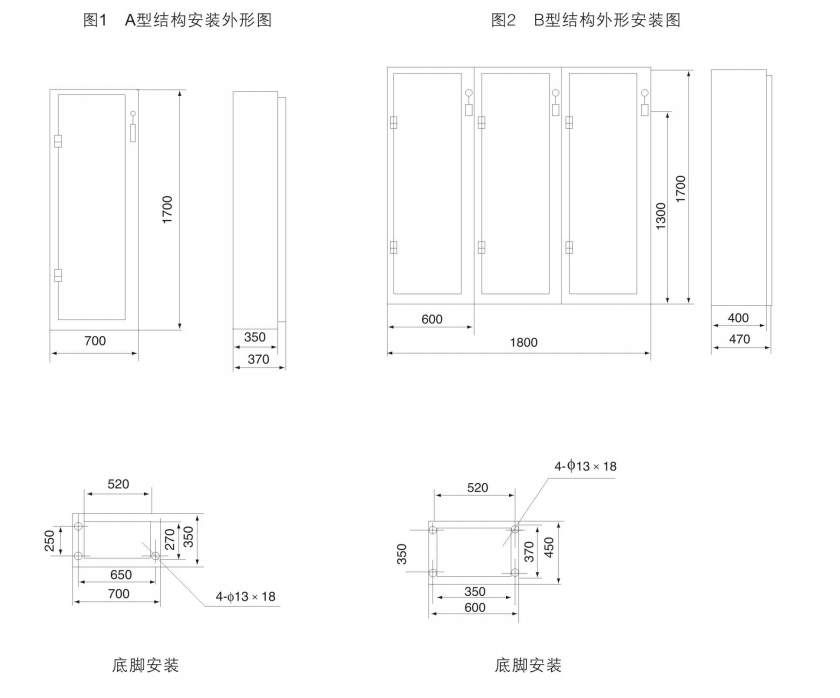

四、外形安裝尺寸
五、訂貨需知
訂貨時客戶應提供下列資料；
1、一次線路方案及單線系統圖；
2、二次線路展開系統圖；
3、每箱內所裝各種電器設備詳細規格及數據；
4、在訂購B型結構時尚須提供動力配電箱的排列圖和平面布置圖。
