一、適用范圍
XGN2-12箱型固定式交流金屬封閉開關設備(以下簡稱開關設備)，用于12kV及以下三相交流50Hz系統中作為接受與分配電能之用，特別適合于頻繁操作的場合，其母線系統為單母線（并可派生出單母線帶旁路和雙母線結構）。
XGN2-12箱型固定式金屬封閉開關設備，是在普通型開關柜基礎上派生出來的適合高海拔地區使用的高原型產品，具有完善的“五防”閉鎖功能。
本開關設備符合國家標準GB3906《3-35kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備標準的共同技術要求》，及國家標準IEC60298《額定電壓1KV以上52KV以下交流金屬封閉開關設備和控制設備》、IEC60694《高壓開關和控制設備共用條款》的要求。
二、正常使用條件
1、周圍空氣溫度不超過40℃，且在24h內測得的平均值不超過35℃，最低周圍空氣溫度-25℃；
2、海拔高度不超過1000m，高原型開關柜海拔高度不超過3000m；
3、周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和可燃性氣體、蒸氣或鹽霧的污染；
4、相對濕度：在24h內測得的相對濕度的平均值不超過95%，在24h內測得的水蒸氣壓力的平均值不超過2.2kPa，月相對溫度平均值不超過90%，月水蒸氣壓力平均值不超過1.8kPa；
5、設備安裝時與垂直面的傾斜度不超過50；
6、設備應安裝在無劇烈振動和沖擊的地方
注：用戶有特殊要求時可與我公司協商解決
三、結構特點
XGN2-12開關設備為金屬封閉箱式結構，柜體骨架原設計為角鋼焊接而成，后經我公司研制開發也可為鋼板彎制組裝結構，這樣即大大增加了外形美觀，又便于組織生產，縮短生產周期,柜內分為斷路器室、母線室、電纜室、繼電器室等室與室之間用鋼板隔開。
1、斷路器室在柜體前下部，斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接，電流互感器與下隔離開關的母排連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。
2、母線室在柜體后上部，為了減小柜體高度，母線呈品形排列，以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關
母排連接，相鄰兩母線室之間可隔離。
3、電纜室在柜體下部的后方，電纜室內支持絕緣子可設有電壓監視裝置，電纜固定在支架上，對于主接線為聯絡方案時本室則為聯絡小室,繼電器室在柜體上部前方，室內安裝板可安裝各種繼電器等，室內有端子排支架，門上可安裝指示儀表信號元件等二次元件，頂部還可布置二次小母線。
4、斷路器的操動機構裝在下面左邊位置，其上方為隔離開關的操作及聯鎖機構,開關設備為雙面維護，前面檢修繼電器室的二次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器,后面維修主母線和電纜終端，在斷路器室和電纜室均有照明燈。前門的下方設有與柜寬方向平行的接地銅母線，其截面為4x40mm2。
5、機械聯鎖：為了防止帶負荷分合隔離開關，防止誤分誤合斷路器，防止誤入帶電間隔;防止帶電合接地開關;防止帶接地刀合閘，開關設備采用相應的機械聯鎖。

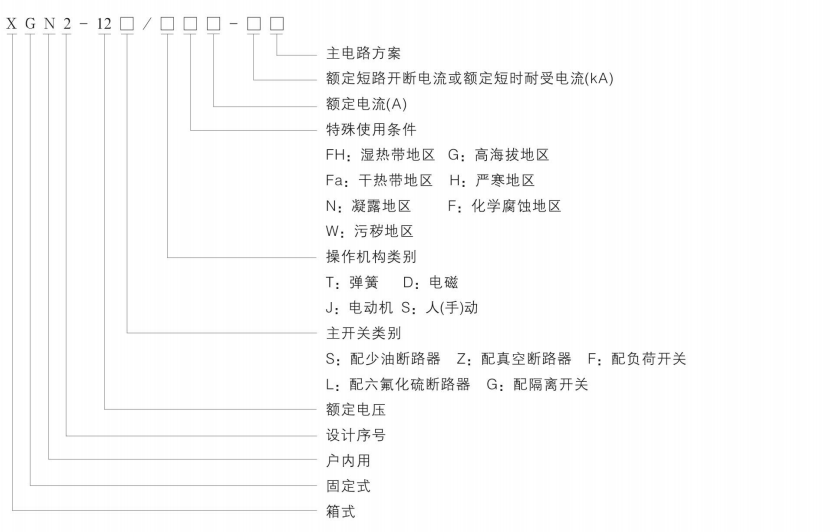

四、型號及其含義

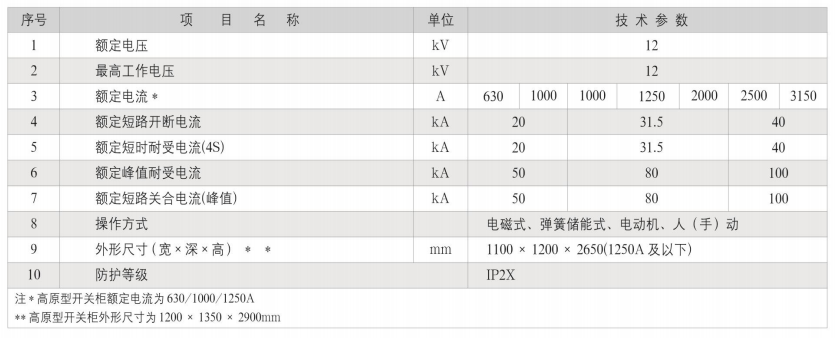

五、開關設備主要技術參數

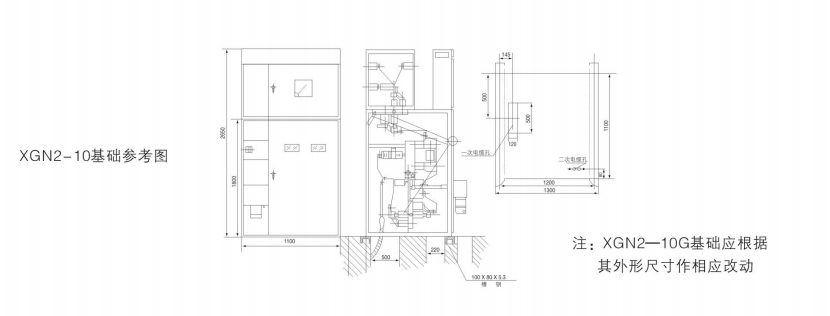

六、外形尺寸和結構
七、產品的成套性
供貨時應提供下列文件和附件
1、合格證
2、裝箱單
3、使用說明書
4、出廠檢驗報告
5、有關電氣圖紙
6、合同規定的備品配件
7、主要元件的安裝使用說明書
八、訂貨須知
訂貨時應提供下列資料:
1、主回路系統方案圖:
2、輔助電路電氣原理圖，輔助電路電壓:
3、柜內元件清單(包括元器件型號、名稱、規格、數量);
4、開關設備平面布置圖:
5、柜體顏色(如無要求按本公司標準供給):
6、所需備品備件清單
7、其它特殊使用條件
