一、適用范圍

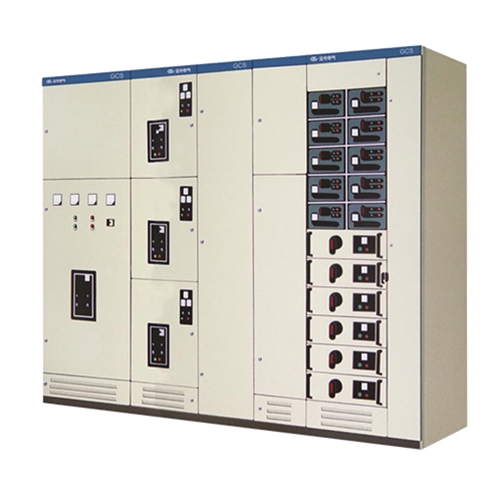

GCS低壓抽出式成套開關設備（以下簡稱開關柜），是原兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關設備。
開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業配電系統。在大型發電廠、石化系統等自動化程度高要求與計算機接口的場所，作為三相交流頻率為50（60）Hz、額定工作電壓為380V（400V）、（660V），額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制，無功功率補償使用的低壓成套配電裝置。
開關柜是經過全面型式試驗，并通過國家強制性產品3C認證。該產品符合GB7251.1《低壓成套開關設備和控制設備》IEC60439-1《低壓成套開關設備和控制設備》等標準。

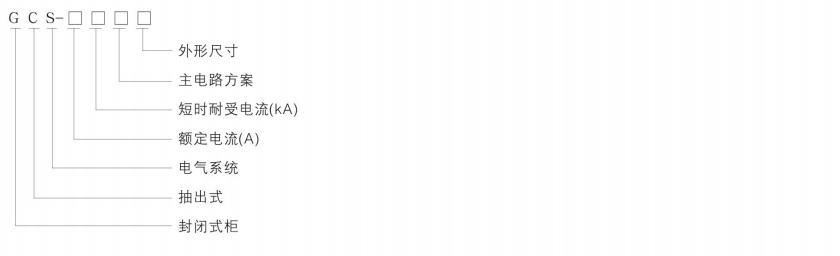

二、型號及其含義
三、正常使用條件
1、周圍空氣溫度不超過40℃，且在24h內測得的平均值不超過35℃，最低周圍空氣溫度-5℃；
2、 安裝場地的海拔高度不超過2000m；
3、周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和可燃性氣體、蒸氣或鹽霧的污染；
4、大氣條件：
空氣清潔，在最高溫度為+40℃時，其相對濕度不得超過50%。在較低溫度時，允許有較大的相對濕度。
例如：+20℃時相對濕度為90%。但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。
5、設備安裝時與垂直面的傾斜度不超過5°；
6、設備應安裝在無劇烈振動和沖擊的地方。
注：用戶有特殊要求時可與我公司協商解決。

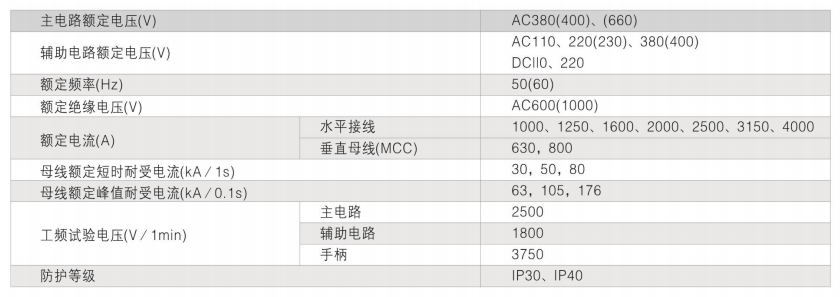

四、主要技術參數
五、結構特點
主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm的中9.2mm的安裝孔，內部安裝靈活方便。型鋼截面積大、有足夠的強度、組合原理簡單、工藝性強、穩固性好。
1、主構架裝配形式設計為兩種，全組裝式結構和部分(側柜和橫梁)焊接式結構，供用戶選擇。
2、裝配的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相互獨立。
3、水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路分?jǐn)嗄芰Φ幕敬胧?br>4、電纜隔室的設計使電纜上下進出均十分方便。

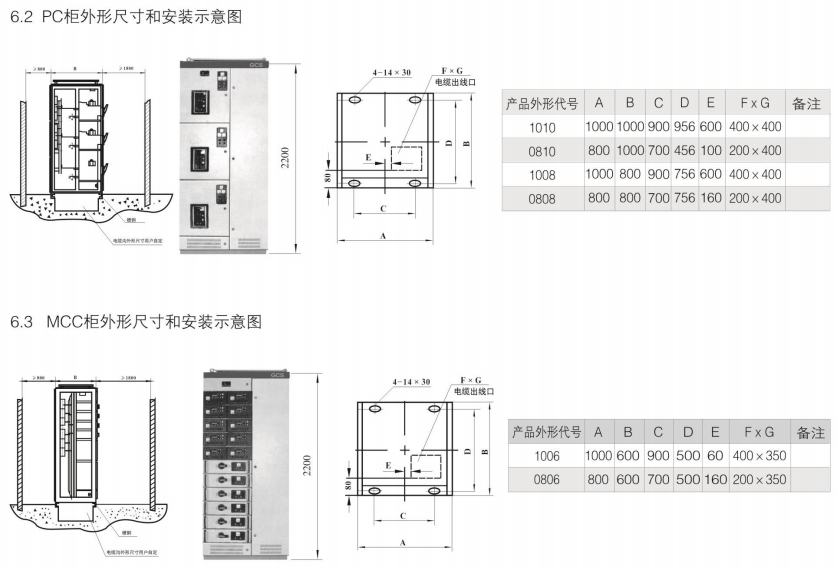

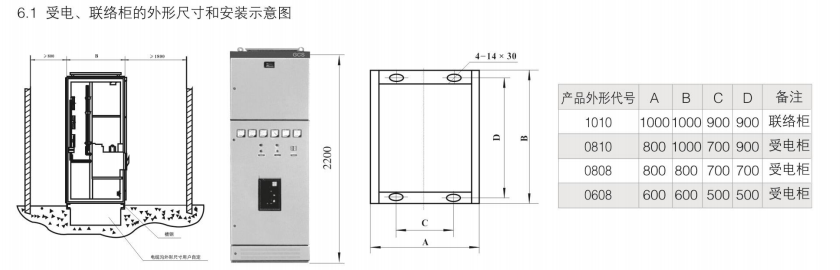

六、外形及安裝尺寸
七、產品成套性
供貨時應提供下列文件和附件：
1、合格證；
2、裝箱單；
3、使用說明書；
4、出廠檢驗報告；
5、有關電氣圖紙；
6、柜門鑰匙、操作手柄合同規定的備品配件；
7、主要元件的安裝使用說明書。
八、訂貨須知
訂貨時應提供下列資料：
1、主電路系統方案圖；
2、輔助電路電氣原理圖；
3、柜內元件清單（包括元器件型號、名稱、規格、數量）；
4、開關柜平面布置圖；
5、柜體顏色（如無要求按本公司標準供給）；
6、所需備品備件清單；
7、與產品正常使用不符的其它特殊要求。
